4. 물리 계층의 표준 인터페이스

by meow0110 2024. 6. 1.

 DTE

-DTE는 단말장치로서 디지털 데이터의 발신지나 목적지로서 동작할 수 있는 모든 설비를 말한다. DTE는 정보를 발생시키고 수신하기는 하지만 다른 DTE와 직접적으로 통신할 수 없고 DTE와 DTE 사이에 통신을 위한 인터페이스 장치가 필요한데 이러한 장치를 DCE라고 한다.

-ex) 컴퓨터, 터미널, 프린터, 팩스 등뿐만 아니라 디지털 데이터를 생성하고 처리하는 모든 디지털 단말장치가 포함된다.



■ DCE

-DCE는 DTE를 네트워크와 연결해 주기 위한 통신 장치로서 네트워크를 통해 아날로그나 디지털 신호의 형태로 데이터를 전송하거나 수신하는 모든 장치를 의미한다.

-ex) 모뎀



■ CCU

-통신 제어 장치이다. 송수신 장치인 단말 장치와 통신 회선의 연결을 도와준다.

-ex) 컴퓨터(DTE)와 모뎀(DCE) 사이에 위치한다.

-송수신되는 데이터를 처리하기 좋게 바꿔줌.



■통신제어장치의 역할들의 위치



■ CCU의 역할

-통신제어 처리 장치: DTE(컴퓨터)의 처리속도와 DCE(모뎀)의 속도 사이에 발생하는 차이를 조절

-전위 처리기: 컴퓨터 앞쪽에서 통신 기능을 보강



■RS-232-C

-표준 인터페이스의 대표적인 예.

-1층 물리계층에서 표준으로 쓰인다.



■ V시리즈 : 아날로그 전송을 위한 표준

■ X시리즈 : 디지털 전송을 위한 표준

■ I시리즈 : DTE, ISDN, LAN에서의 사용자 망 접속 표준

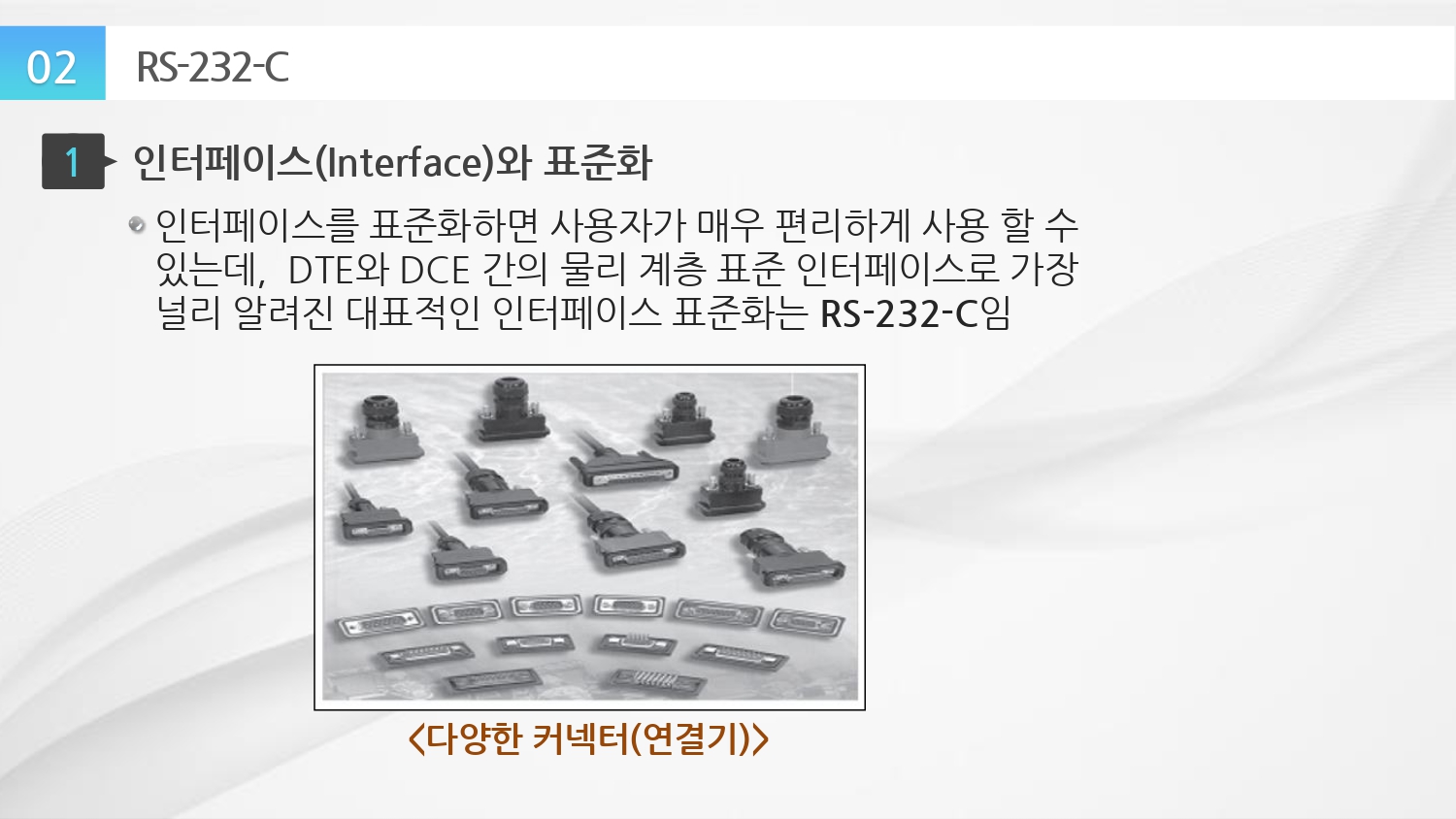

■ DTE와 DEC 간의 물리 계층 표준 인터페이스

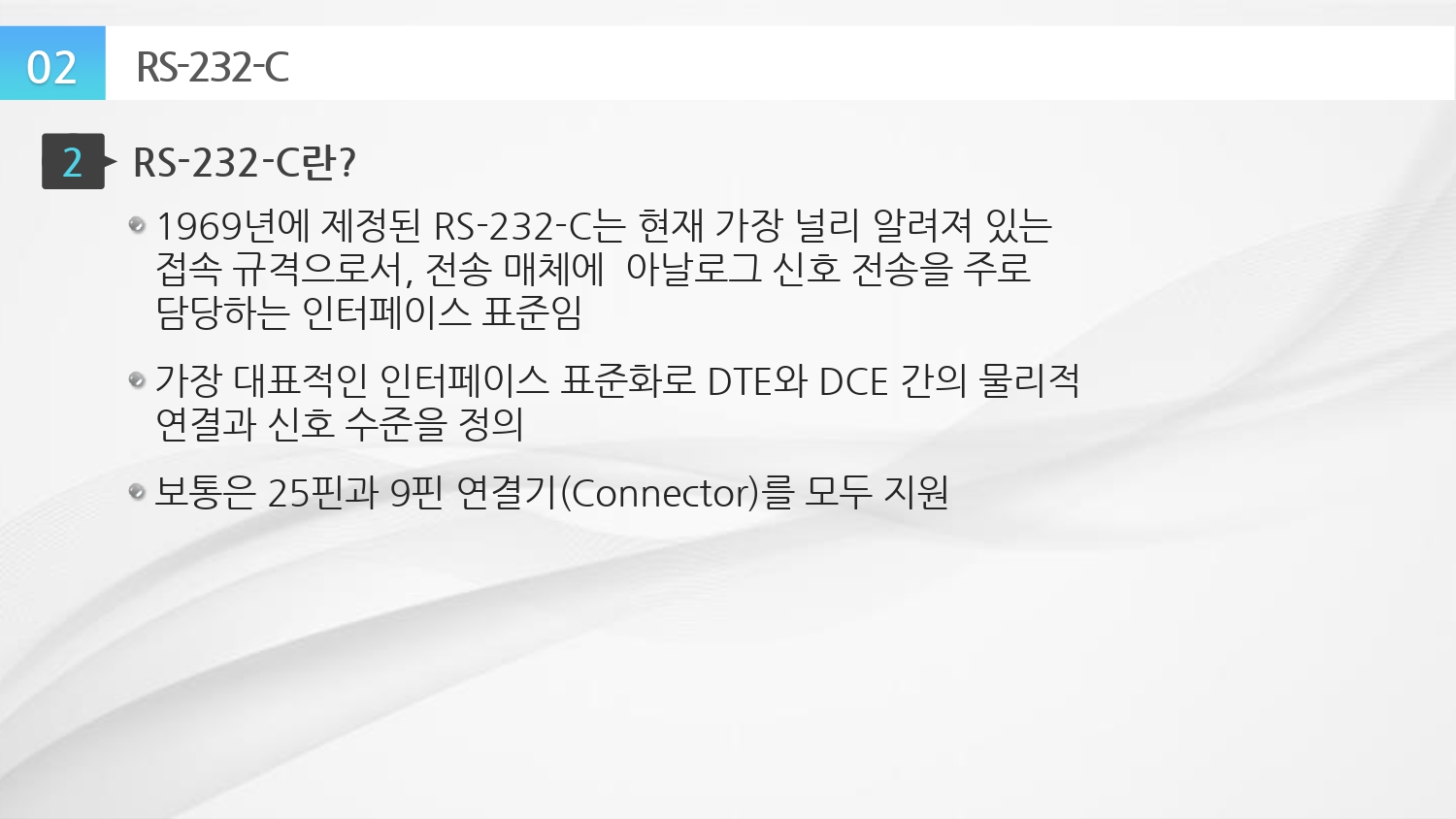

■RS-232-C의 개념



■RS-232-C 중, 25핀의 구조

■수형: 뾰족함. 핀이 있음

■암형: 핀에 넣을 구멍이 있음



■ 25핀 중, 주요한 기능을 가진 핀에 대해



■Data Terminal Ready: 데이터 전송로가 준비 됐니?

■Carrier Detect : 신호가 수신중이에요!

■ Signal Ground : 접지를 담당
■ Data Set Ready : 동작준비 완료
■ Clear To Send : 전송준비가 됐어. (송신준비완료)
■ Request To Send : 전송해주세요.  (송신요)
■ Receive Data : 수신된 데이터 처리 (데이터의 수신)
■ Transmit Data : 전송한 데이터를 처리 (데이터 송신)

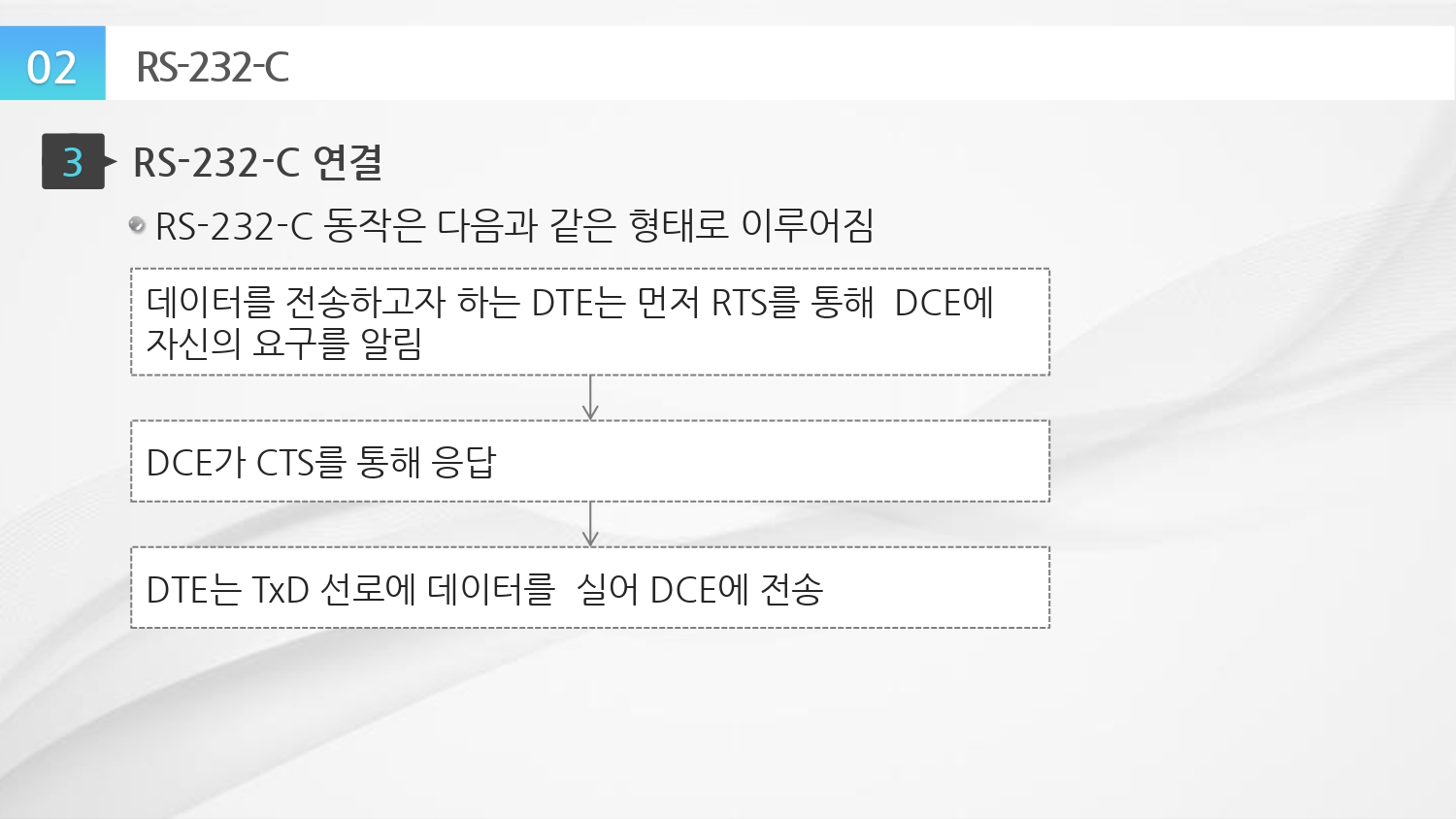

■동작 과정



■ A컴퓨터 - Request To Send : 전송해주세요.

■ A모뎀 - Clear To Send : 전송준비가 됐어.

■ A컴퓨터 - Transmit Data : TxD 선로를 통해 데이터를 처리

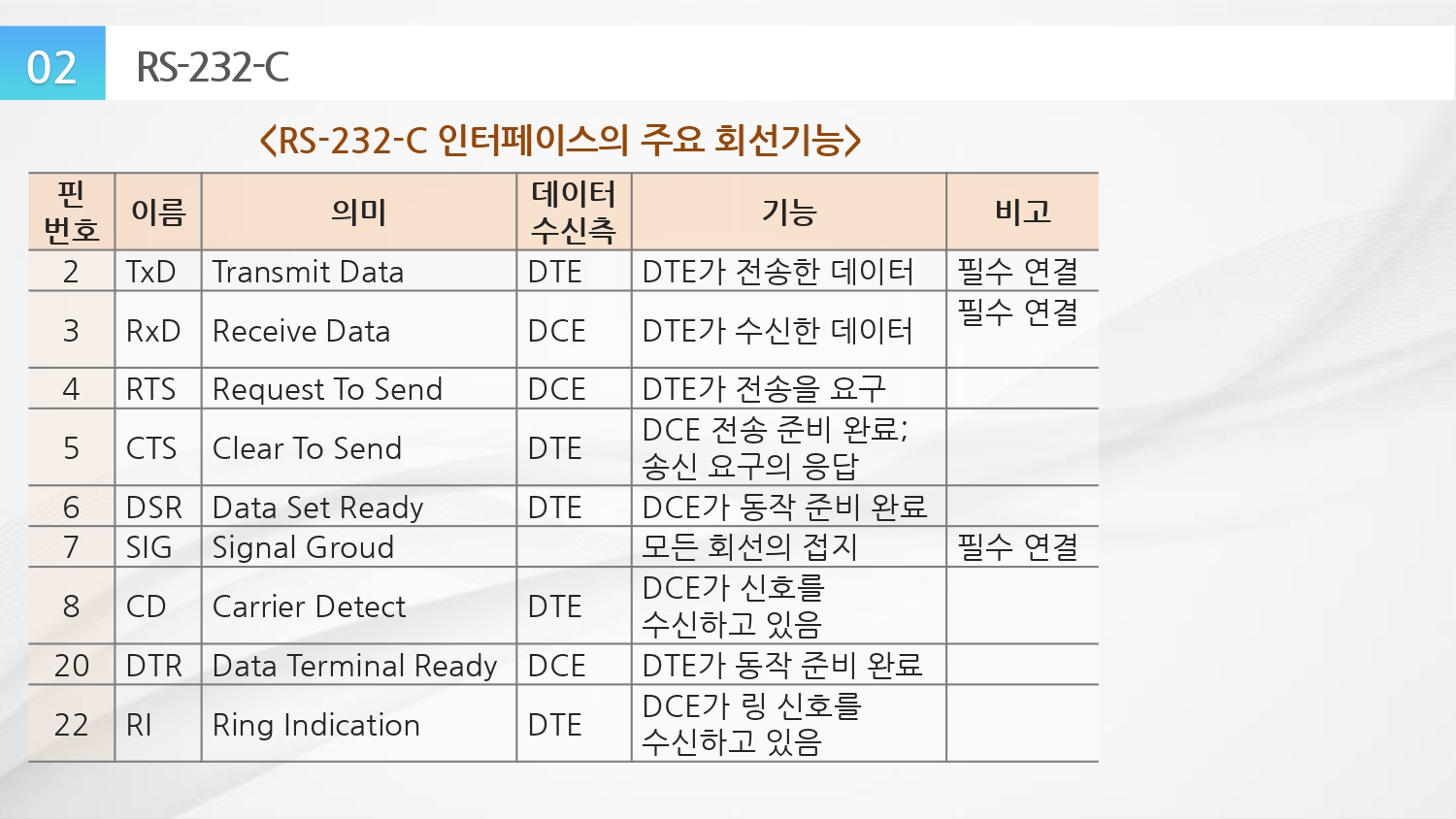

■ 25핀의 주요 회선 정리

■ 필수연결- 이 핀번호가 없으면 데이터 전송이 안됨. 반드시 있어야함.



■Rs 232C의 변화과정

-위의 나온 예시들 모두 RS 232 C의 업그레이드 버전이라 보면 된다.



■ RS 232 C  널 모뎀

-DTE 간의 거리가 15미터 이하? 그러면 그냥 다이렉트로 연결해! DCE(모뎀)없이!

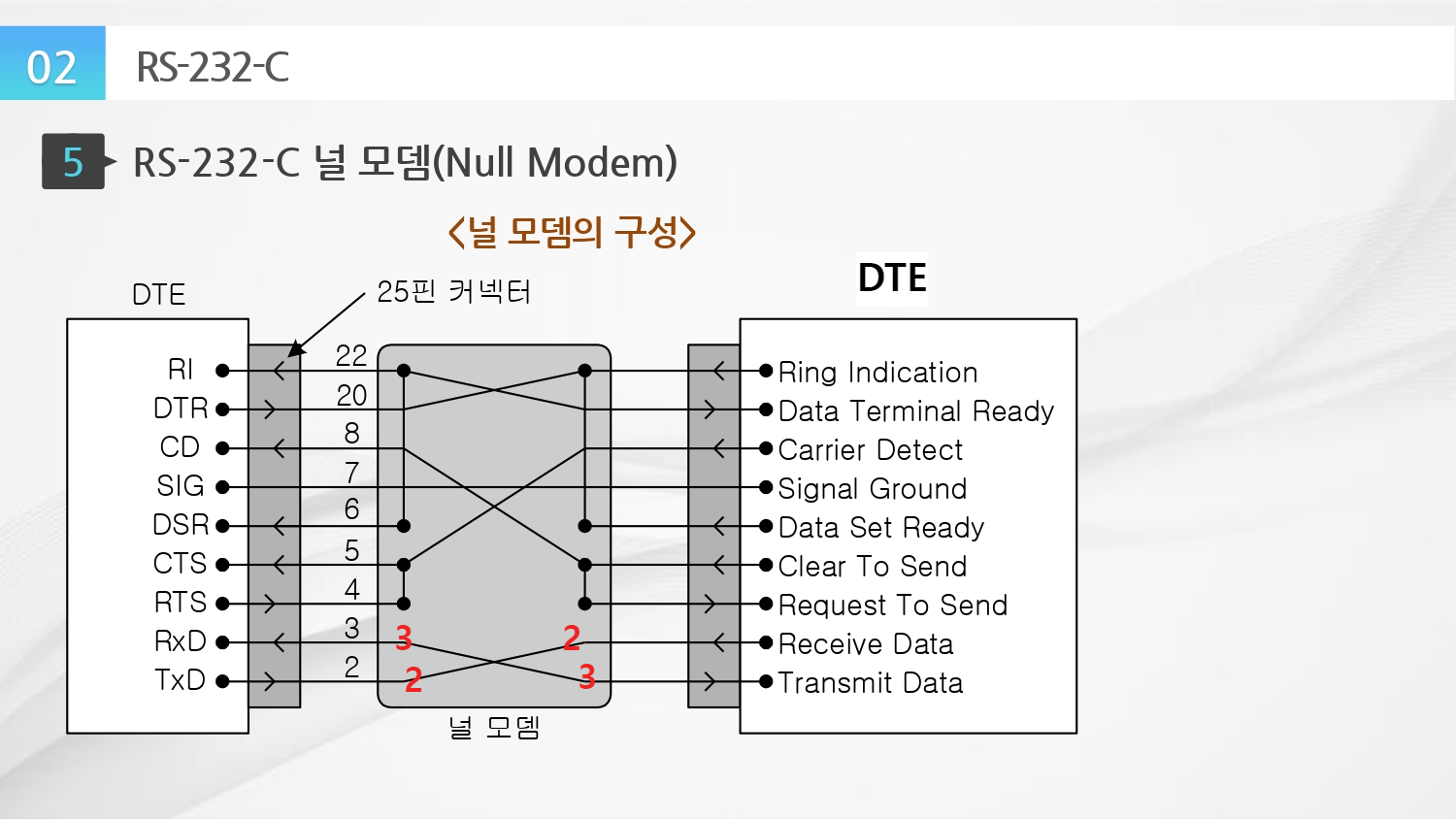

■ 널모뎀의 구성

-여기서는 2번과 3번을 보자.

-2번과 3번 선을 서로 반대로 연결했다. 즉 이렇게 함으로서, 15미터 내 DTE끼리 다이렉트로 데이터 송수신을 할 수 있는것이다.

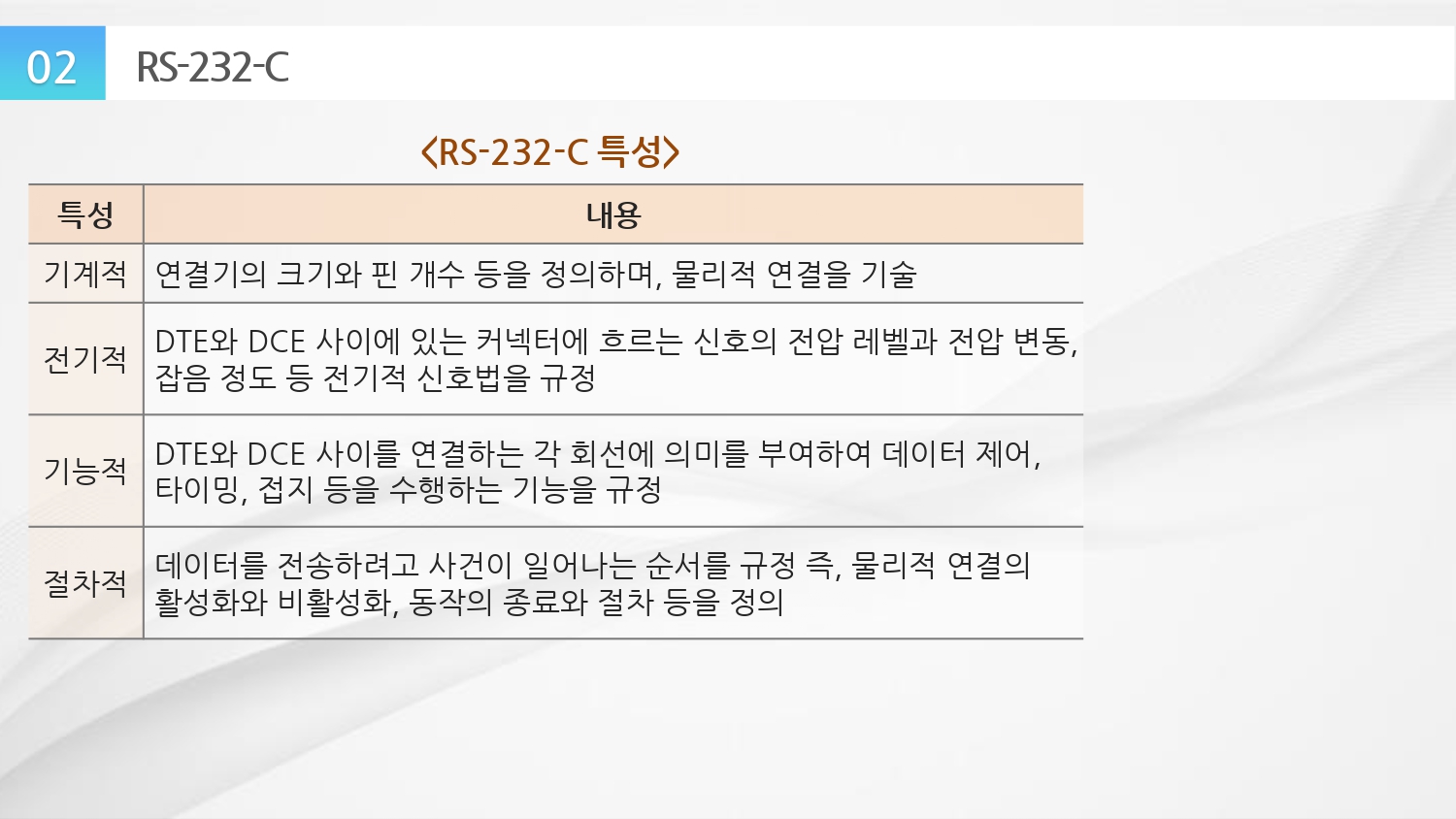

■ RS 232 C 특성 정리



■기계적 : 핀 크기, 개수 등 물리적 연결을 기술

■전기적 : 신호의 전압 레벨과 전압 변동, 잡음 정도 등 전기적 신호법을 규정 (OSI 1층 물리계층의 특징이다)

■기능적 : 핀마다 역할,의미를 부여

■절차적 : 데이터 전송시의 순서를 규정

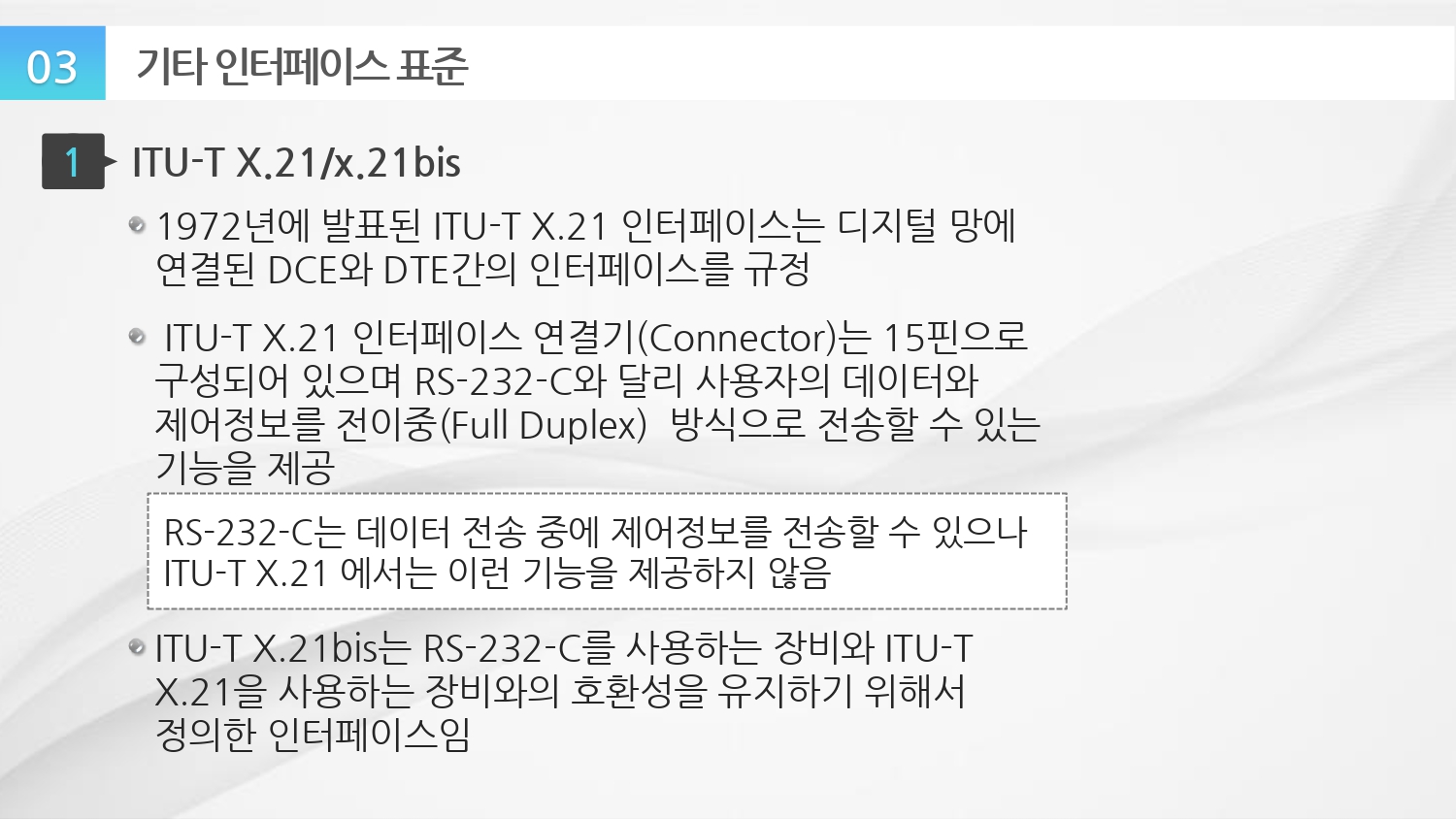

■RS 232 C와 비슷하다. RS 232 C 다음으로 많이 쓰인다.



■ RS 232C와 ITU-T X.21 비

-RS 232 C :  전이중 방식X / 제어정보 전송가능

-ITU-T X.21 : 전이중 방식O/ 제어정보를 제공할 수 없음.



■ CCITT 기구 명이 ITU-T로 바뀐 것에 대한 내용.



■ISDN (종합정보 통신망)

-PDSN, CSDN, PSDN,텔렉스망, 팩시밀리망 등!  특정용도 하나만을 위하여 만들어진 망들이 있음. 아날로그 방식을 사용하기 때문에 속도가 매우 느림. 망이 너무 많아!

-그래서 통합해서 디지털 방식으로 나온 망이 ISDN이다.



■ISDN의 2종류

-ISDN의 서비스는 크게 베어러 서비스(Bearer Service)와 텔레서비스(Tele Service)로 나눌 수 있다.



■베어러서비스 : 실시간 (그냥 전화를 생각하자)

■텔러서비스 : 베어러서비스에 데이터 전송기능 추가. 핸드폰 녹화서비스 기능같은 것.



■ISDN 망의 형

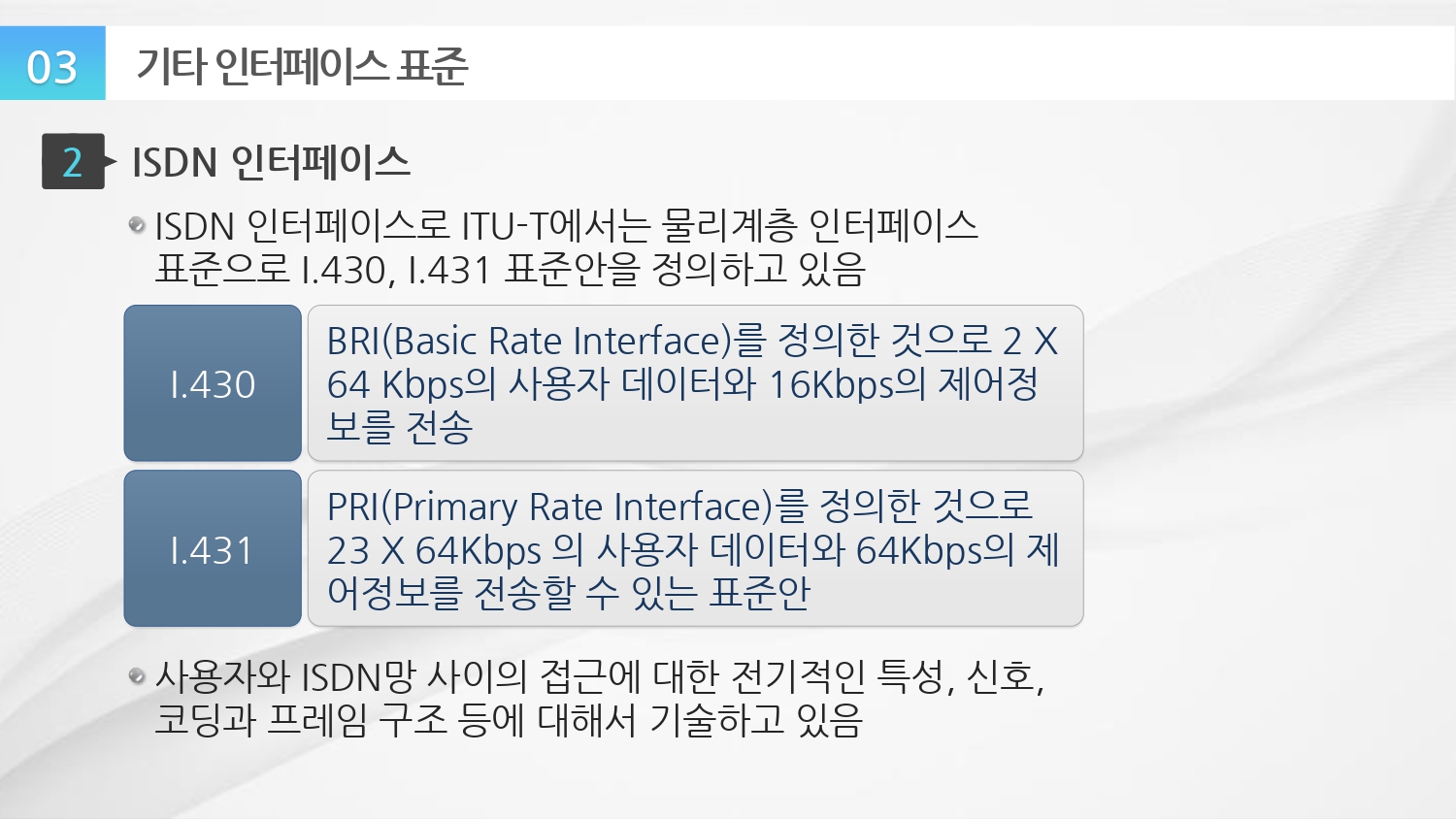

■ISDN의 인터페이스명

-물리계층 인터페이스 표준으로 I.430, I.431 표준안을 정의하고 있다.

- I.430 > 업그레이드 > I.431





■BRI

-망 접근할 때 속도는 64 Kbps 데이터전송 용량을 갖는 채널(B 채널) 두 개    = 2B

-16Kbps의 제어정보 용량을 갖는 채널(D 채널) 한 개를 사용자에 할당 = D

-그래서 2B+D  라 표현함.

-느려서 소규모 가정, 작은 회사에서 이

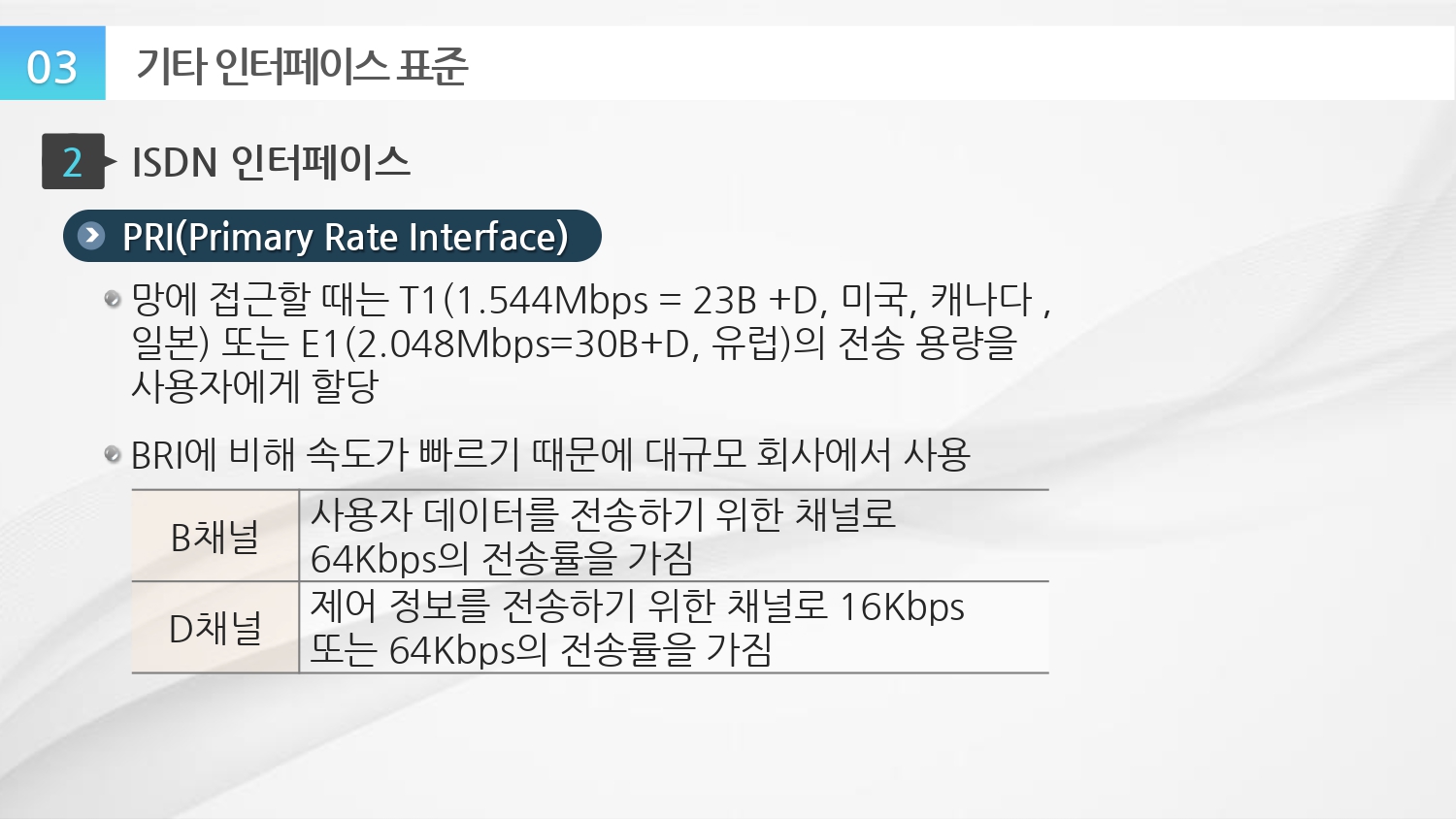

■PRI

-대규모 회사에서 사용



■T1, E1 비교

  T1 E1
사용처 미국,캐나다, 일본 유럽
표현방식 23B+D 30B+D
속도 1.544Mbps 2.048Mbps

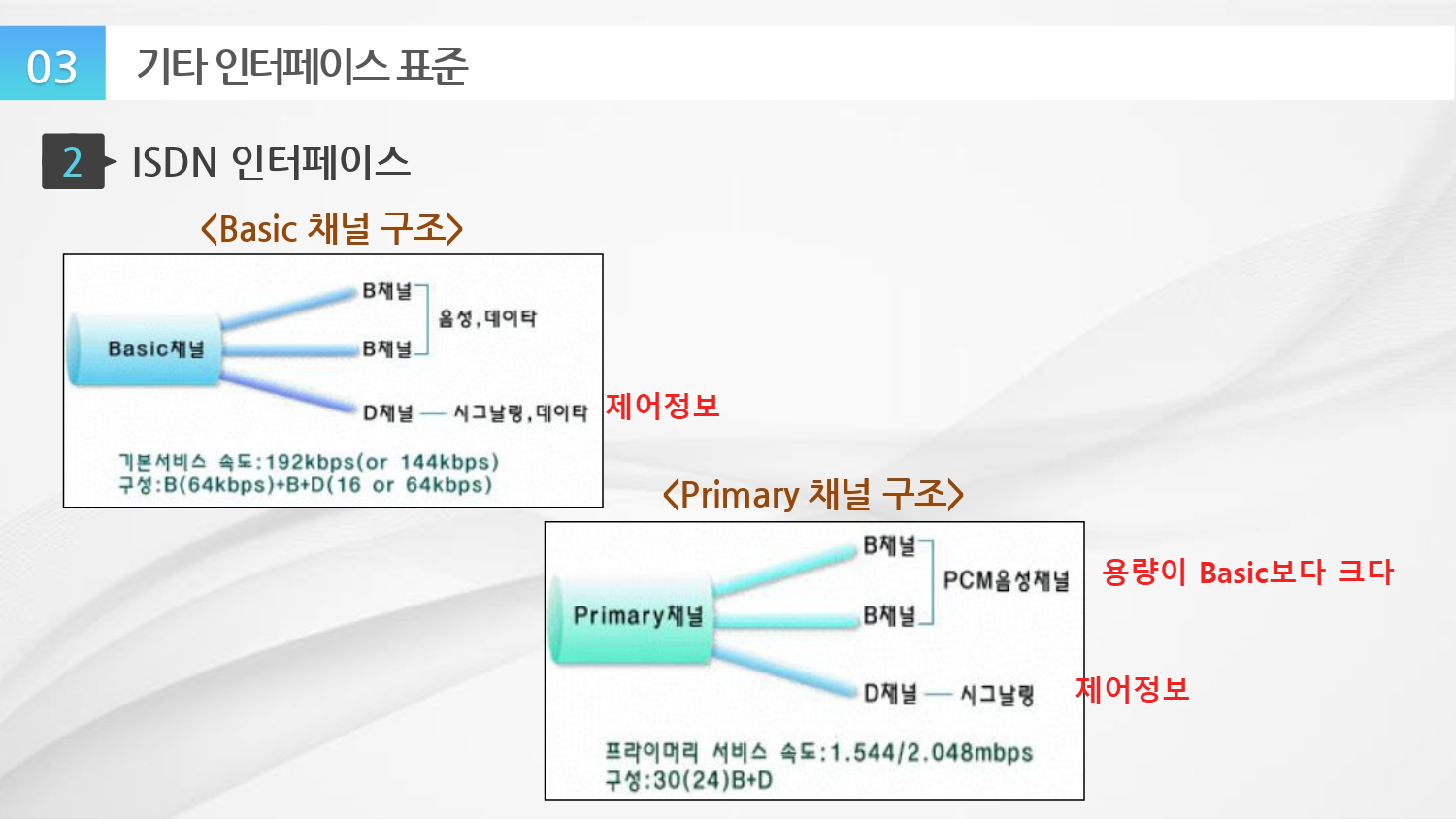

■Basic 채널과 Primary 채널의 구조차이



■ISDN의 두 종류 비교

-보통은 PRI를 많이 씀



■ISDN 중, LAPB가 있다.

-B채널은 데이터를 전송하기 위한 LAPB 프로토콜이다.



■ ISDN 중, LAPD가 있다.

D채널은 데이터를 전송하기 위한 LAPD 프로토콜이다.

■PPP

-1:1 로 접속해서 데이터 통신시 이용하는 광역 통신 규약

- 노드 대 노드 / 포인트 투 포인트 / 1:1 = 전부같은



■HDLC

-국제 표준화 기구(ISO)에서 표준화한 대표적인 데이터 통신 전송 제어 절차

-각 프레임의 시작과 끝을 8비트 부호(0111 1110)로 된 플래그로 감싸기 때문에 프레임의 위치는 쉽게 검출됨



■HDLC



■ 플래그 8비트 : 앞 뒤로 ( 0111 1110) 의 8비트가 붙는다.



■HSSI

-LAN 과 WAN의 연결에 주로 사용된다.

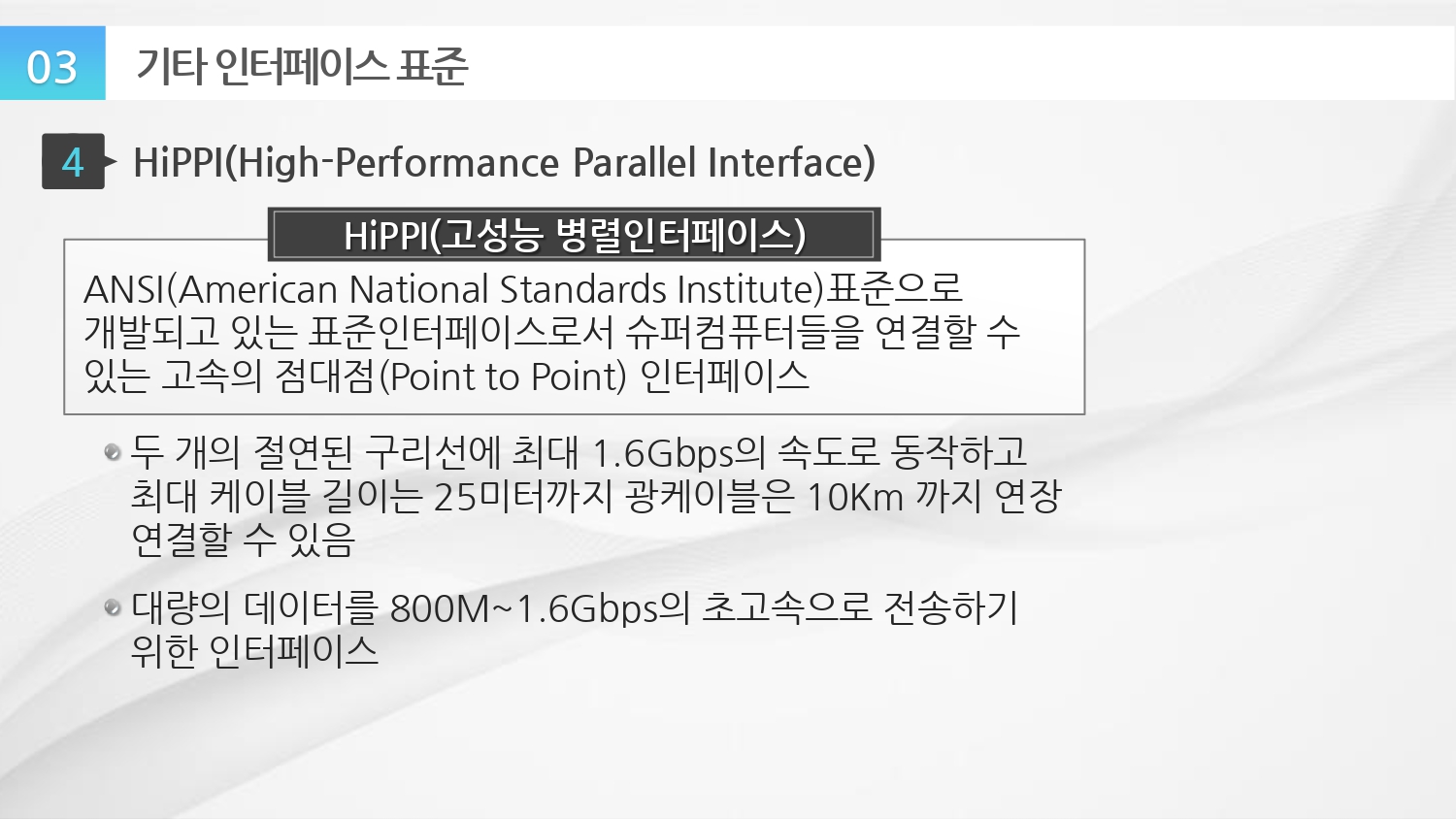

■HiPPI (고성능 병렬인터페이스)

-슈퍼 컴퓨터들끼리 1:1로 연결해줌.

-고속이다.









학습정리

1. 송수신 장비

  • 인터페이스는 데이터 단말장치와 데이터 통신장치간의 접속 관계를 표시
  • 연결기와 케이블로 구성된 장비에서 연결기의 신호선 핀 배치에 따라 장치 종류가 다르기 때문에 이기종간의 인터페이스가 어려움
  • 표준화는 연결기와 케이블 상호간에는 기계적, 전기적, 기능적 특징이 맞도록 하여 서로 다른 장치들간에 데이터 송수신이 가능하도록 한 것

2. RS-232-C

  • 1969년에 제정된 RS-232-C는 현재 가장 널리 알려져 있는 접속 규격
  • 전송 매체에 아날로그 신호 전송을 주로 담당하는 인터페이스 표준
  • 가장 대표적인 인터페이스 표준화로 DTE와 DCE 간의 물리적 연결과 신호 수준을 정의

RS-232-C 동작

  • 데이터를 전송하고자 하는 DTE는 먼저 RTS를 통해 DCE에 자신의 요구를 알림
  • DCE가 CTS를 통해 응답
  • DTE는 TxD 선로에 데이터를 실어 DCE에 전송

3. 기타 인터페이스 표준

ISDN(Integrated Service Digital Network, 종합정보통신망) 인터페이스

  • 우리가 사용하는 통신망중에 음성전송을 위한 공중전화망(PSDN), 데이터 전송을 위한 공중회선 교환 데이터망(CSDN), 패킷교환 데이터망(PSDN), 그리고 텔렉스망, 팩시밀리망 등을 하나로 통합하고 디지털 방식으로 사용하여 전송속도를 높여준 것
  • ISDN의 서비스는 크게 베어러 서비스(Bearer Service)와 텔레서비스(Tele Service)로 나눌 수 있음
  • ISDN 인터페이스로 ITU-T에서는 물리계층 인터페이스 표준으로 I.430, I.431 표준안을 정의하고 있음
  • I.430은 BRI(Basic Rate Interface)를 정의한 것으로 2 X 64 Kbps의 사용자 데이터와 16Kbps의 제어정보를 전송할 수 있음
  • I.431은 PRI(Primary Rate Interface)를 정의한 것으로 23 X 64Kbps의 사용자 데이터와 64Kbps의 제어정보를 전송할 수 있는 표준안임
