6. 데이터통신의 회선구성



■스타형이 대표적이다.

■dumb 터미널 : 입력하고 출력된 것만 보여줌. 처리하는 프로세스는 없다.



■스타형

■노드 : 서버가 될 수도, 일반 클라이언트PC가 될 수도 있다.



■ ㅡ 일자형에 다리가 뻗은 모양





■폴링 프로토콜 : 폴링(polling)이란 하나의 장치(또는 프로그램)가 충돌 회피 또는 동기화 처리 등을 목적으로 다른 장치(또는 프로그램)의 상태를 주기적으로 검사하여 일정한 조건을 만족할 때 송수신 등의 자료처리를 하는 방식을 말한다



■ 전화망, 패킷 교환망이 대표적이다.

■ 교환 방식의 도식화

■ 전화망에서 자주 쓰인다.

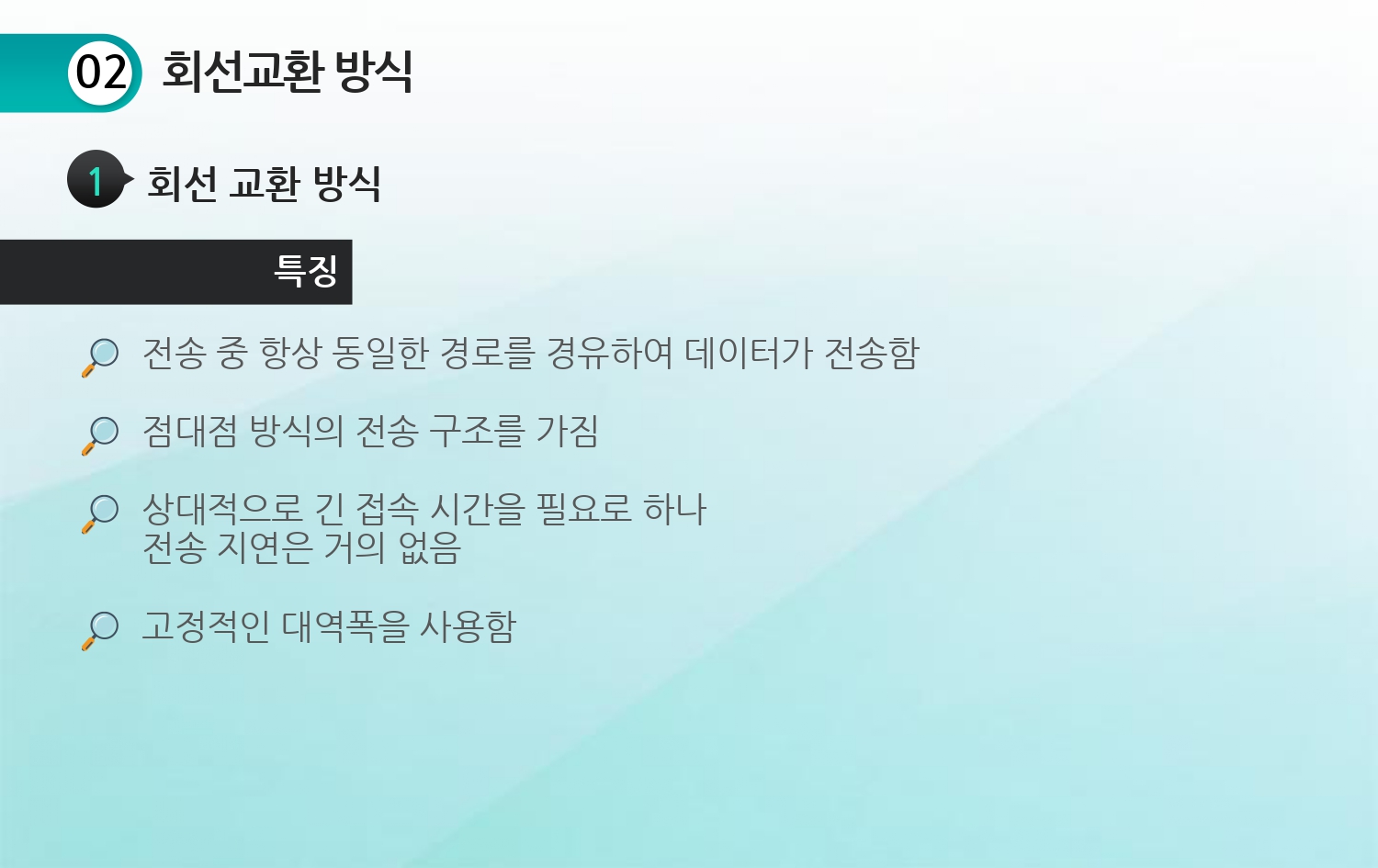

■ 회선 교환 방식의 특징

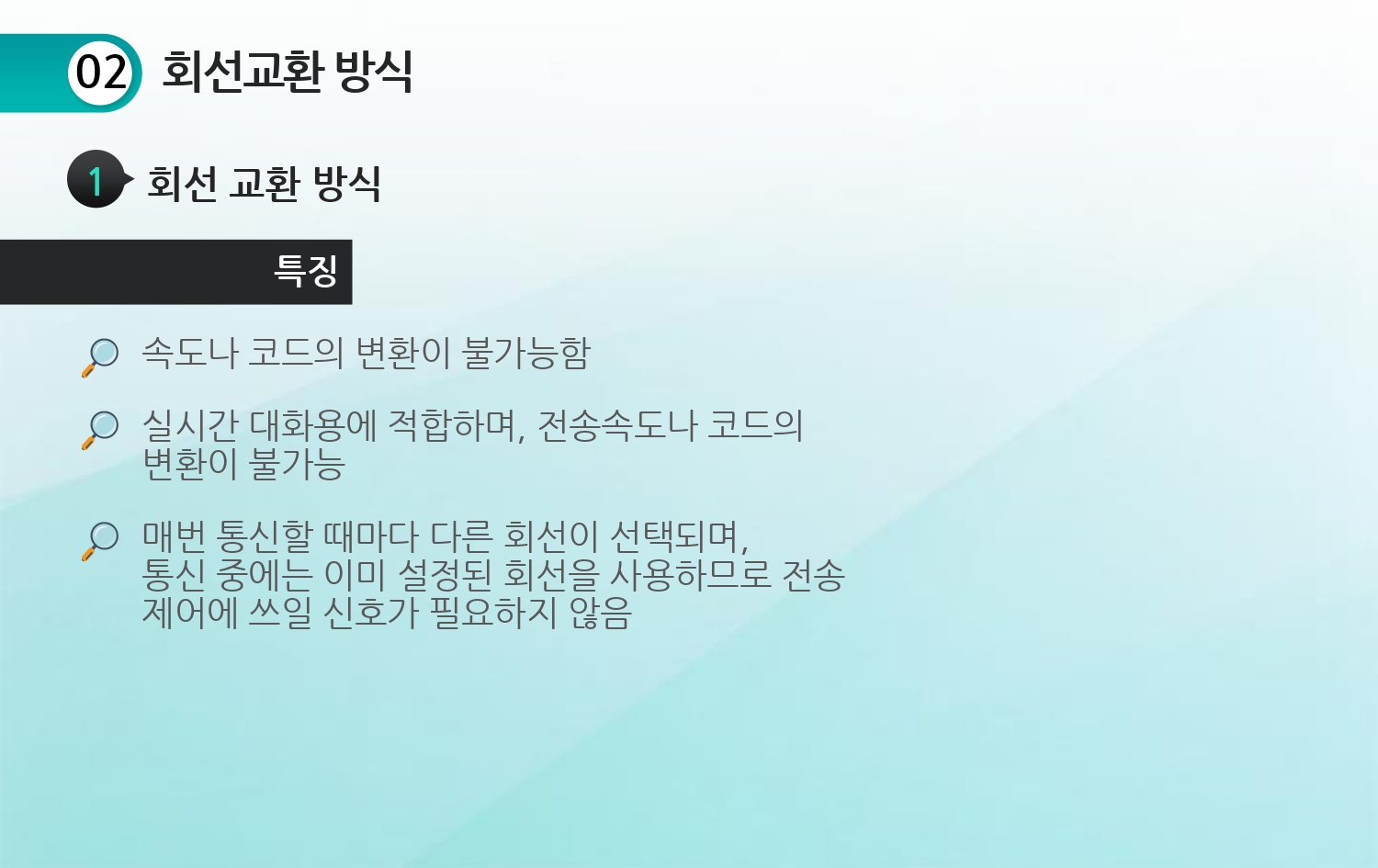

■회선 교환 방식 특징

■ 전화망의 회선 교환 방식의 도식화

■ 실선은 원래 이어진 회선 / 점선은 그때그때마다 교환되면서 바뀐다. (네모 박스 안의 점)



■ 공간분할 회선 교환



■ 시분할 회선 교환

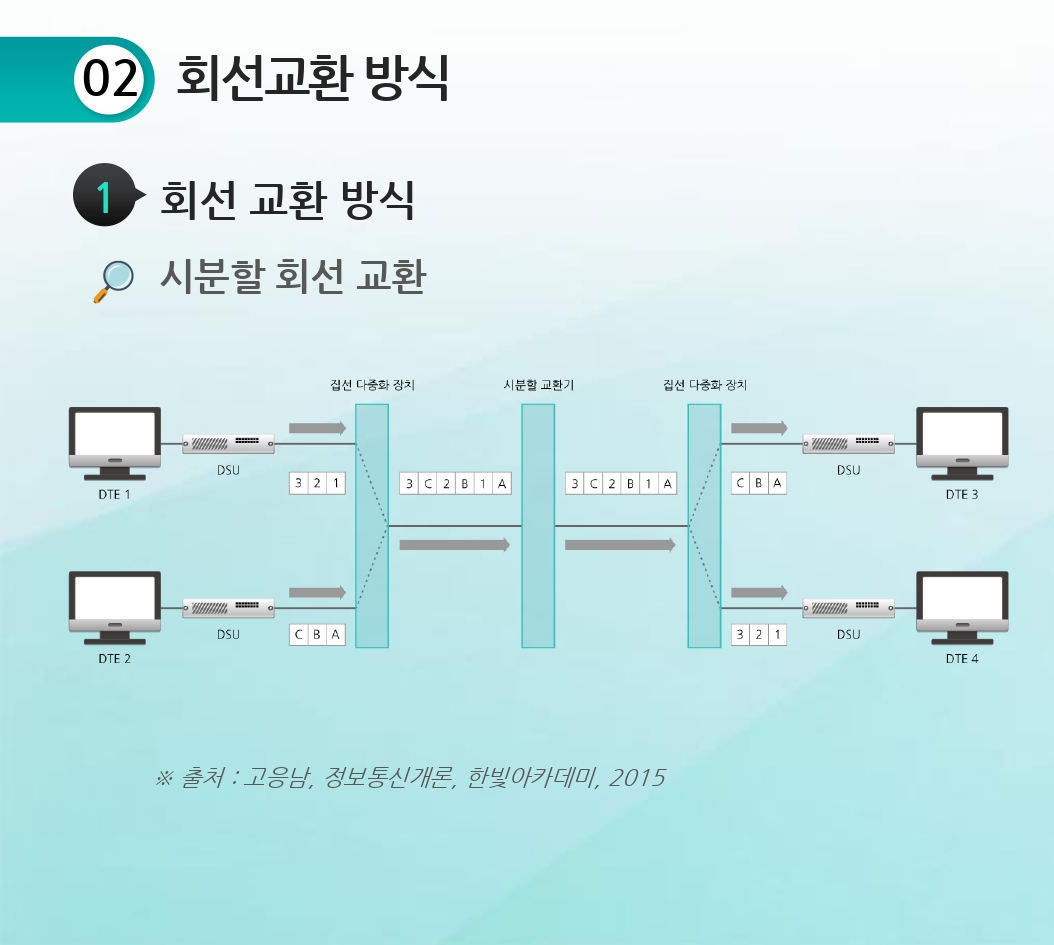

■ 시분할 회선 교환의 도식화



■ 인터넷망의 대표적인 예

■ 축적 교환 방식





■ 노드D에 메세지2를 보내야한다. 근데 메세지2가 노드D로 가면서 문제가 발생해 유실되었다면? 교환기에서 다시 메세지2를 보내면 된다. 이것이 축적 교환 방식의 장점이다.

■ 효율성이 높다.

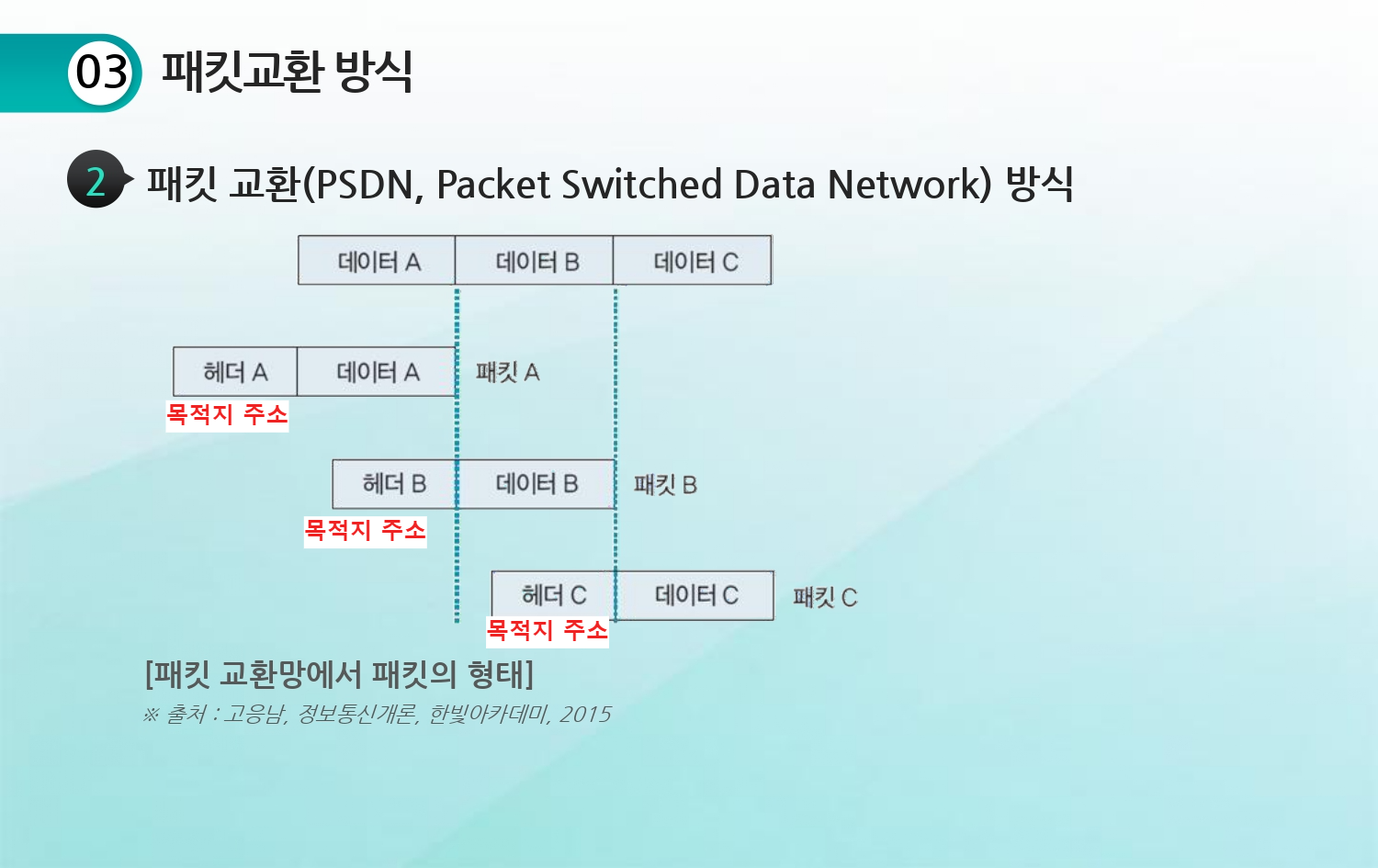

■ 패킷 형태로 분할하여 전송 : 중요한 단어!

■ 데이터 > 패킷 형태로 쪼갬 > 보냄 > 다시 붙이고 데이터형태로 바꿈

■ PAD : 패킷형태로 바꾸는 기능

■ PAD : 패킷화 기능이 없는 일반형 터미널에 접속하여 패킷의 분해와 조립기능을 대신해 주는 장치이다. 패킷 교환망에서는 PAD(Packet Assembler and Disassembler)기능이 노드나 교환기에 포함되어 있어야 패킷 형태로 분할하고 조립할 수 있다.



■ 패킷형 단말로 연결하여 사용할수 있는 프로토콜 :     X.25  가 쓰인다.

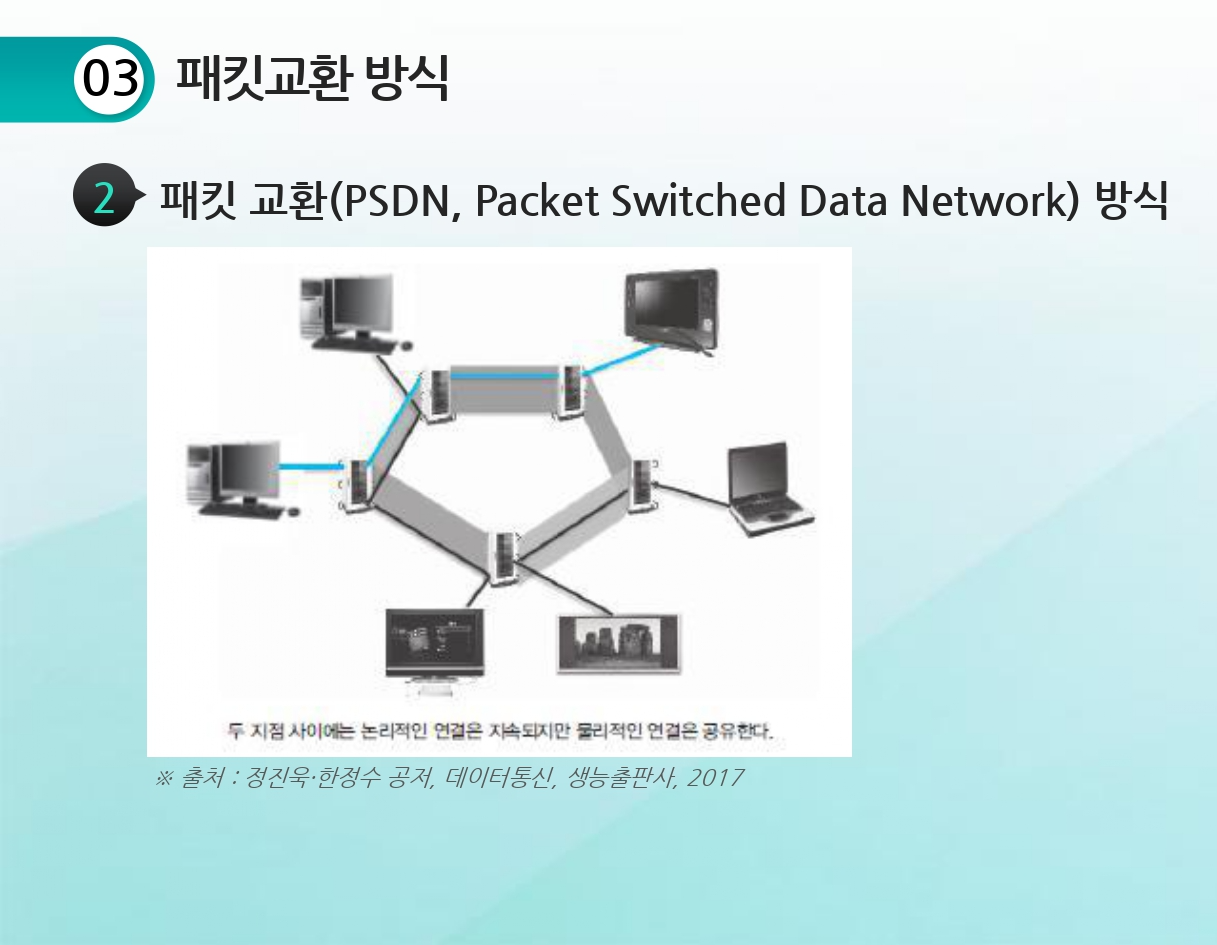

■ 대역폭을 공유할 수 있어 효율적이다.



■ 파란색이 데이터의 이동경로

■ 데이타그램, 가상회선 방식 2개로 나뉠 수 있다.

■ 패킷 교환망에서는 앞의 헤더를 보고 패킷을 [포워드]해서 보낸다.

■ 단점2번쨰 : 헤더추가로 오버헤드가 발생하는건 맞지만, 헤더가 있어야 데이터의 신뢰성이 높기에 필수적이라고 봐야한다.

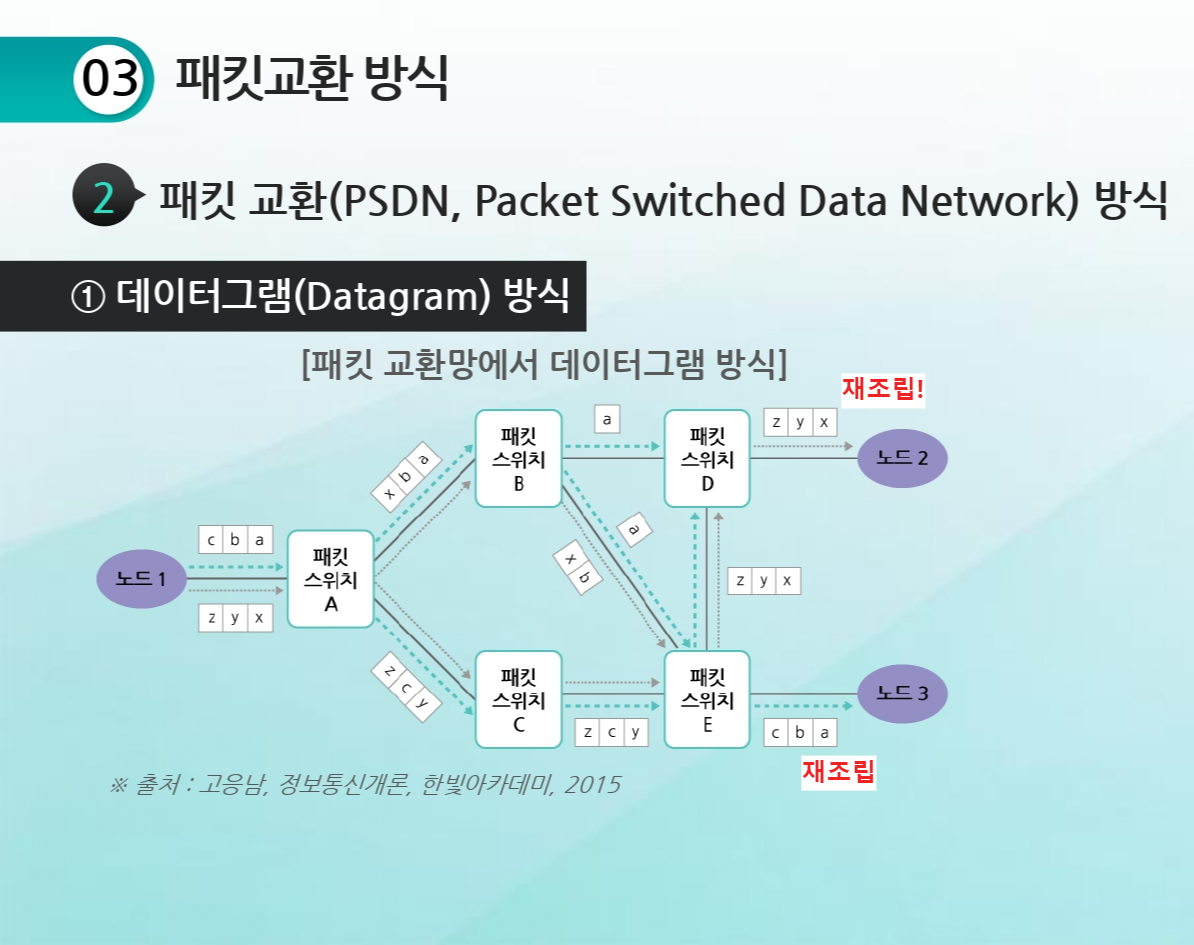

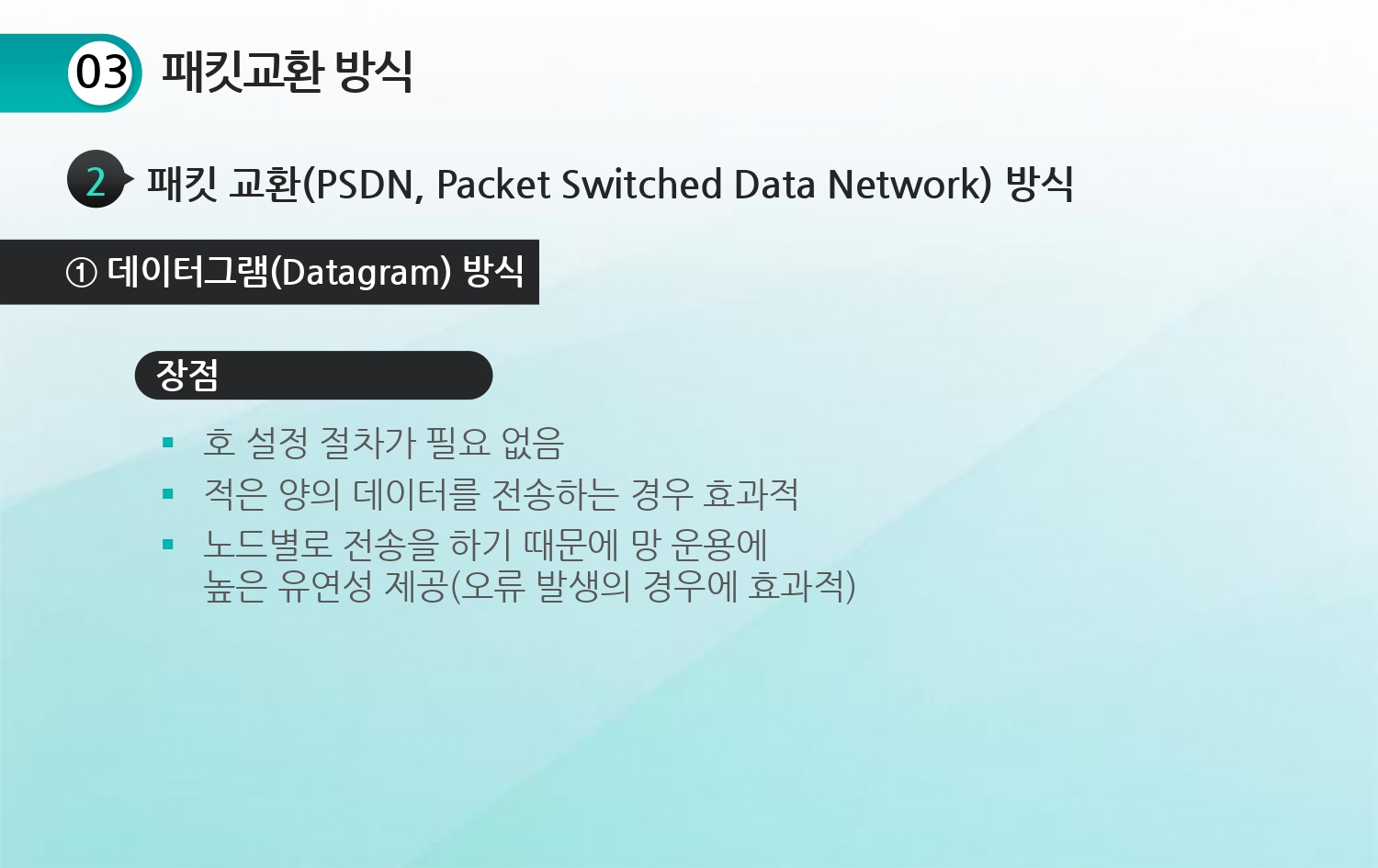

■ 데이터그램 방식

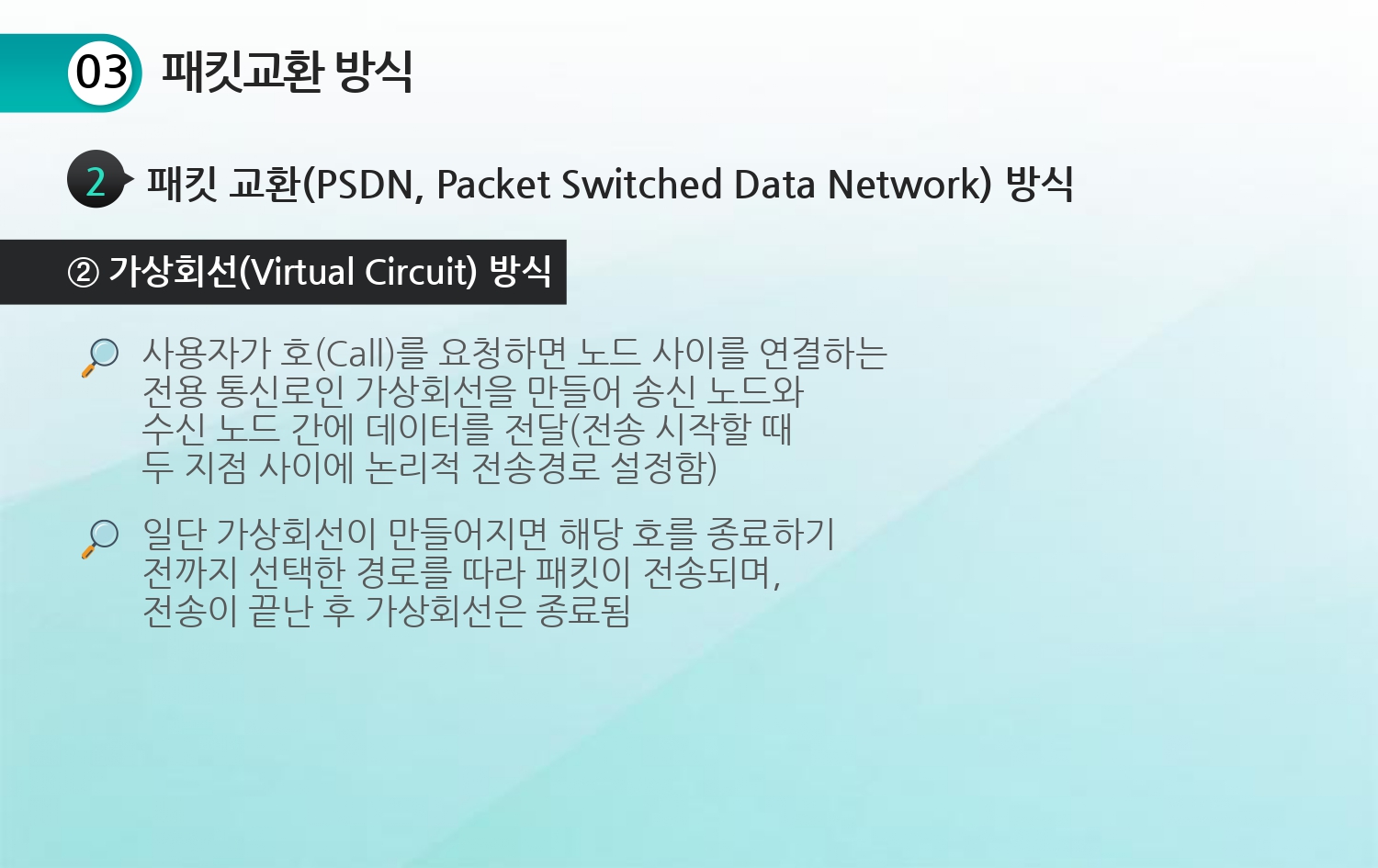

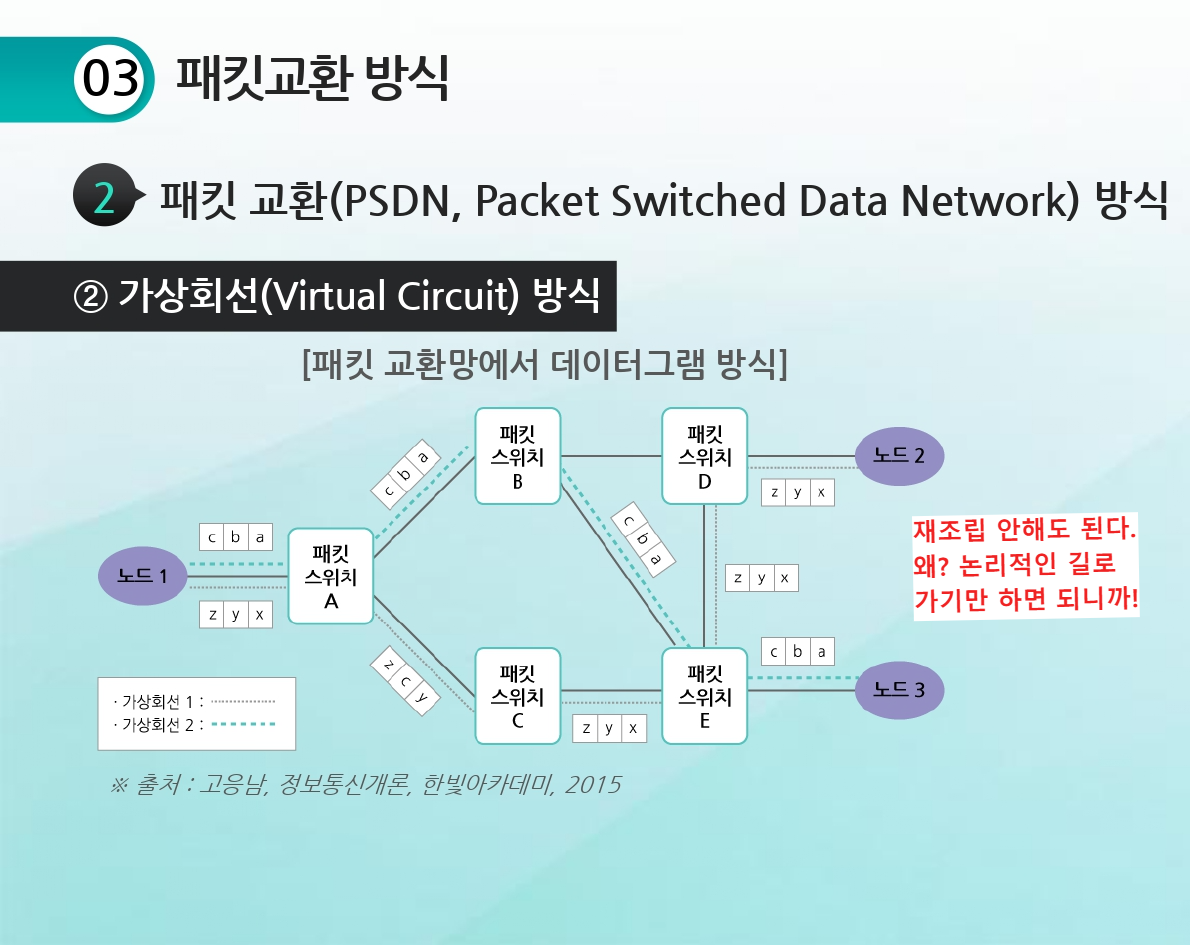

■가상회선 방식



■ 가상회선은 연결 지향 : 이미 경로가 설정되어 있기 때문에 패킷이 갖고 있는 각각의 주소보다는, 논리적 경로를 설정되어있는 번호를 따라가면서 스위칭을 하게 된다.

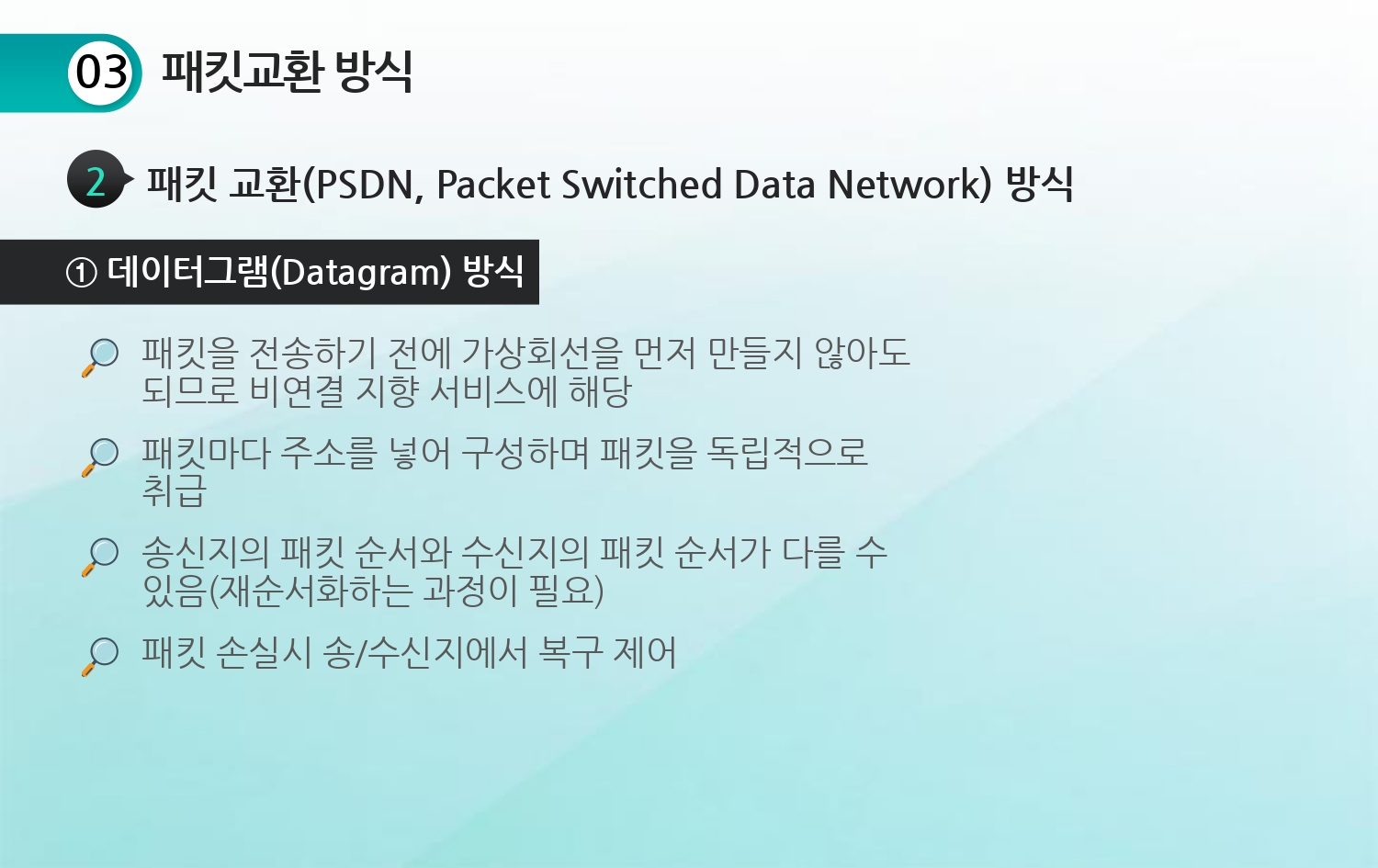

■ 데이터그램은 비연결 지향 : 가상회선과 반대



■



■ 가상회선 단점

- 한쪽 스위치에 문제가 생기면 우회가 안된다. 이미 길은 정해졌는데 길에 문제가 생겨도 논리적인 길을 즉시 바꾸거나 고치지 않기 때문.









학습정리

회선구성 방식

• 점대점 (Point-to-point) 방식은 메인프레임 형태의 중앙의 컴퓨터와 여러 터미널들이 독립적인 회선을 이용하여 1:1로 연결되는 방식이다.

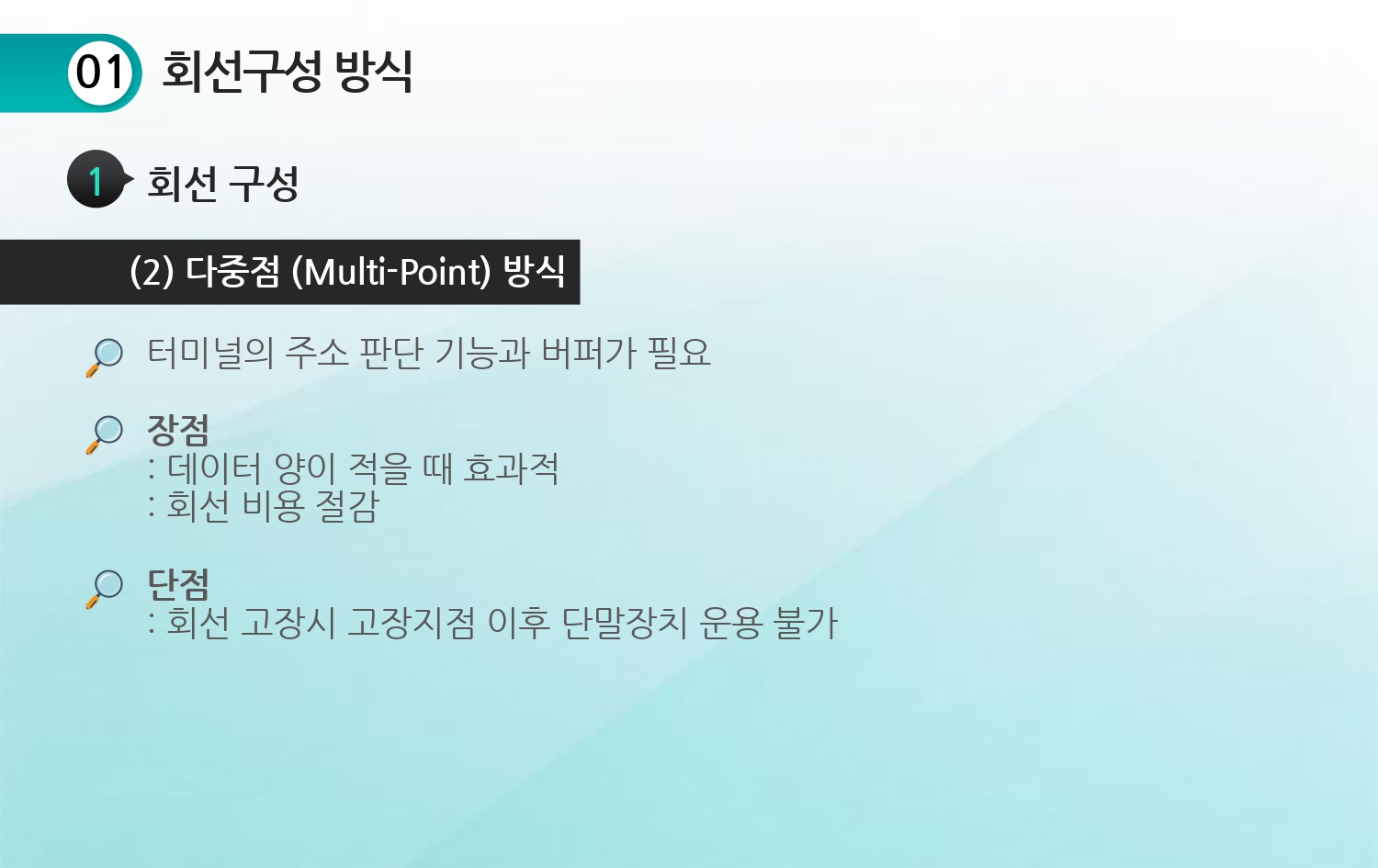

• 다중점 (Multi-point) 방식은 하나의 장치에 연결된 하나의 전용회선을 사용하여 다수개의 장치들을 연결하고 정보를 송수신하는 방식이다.

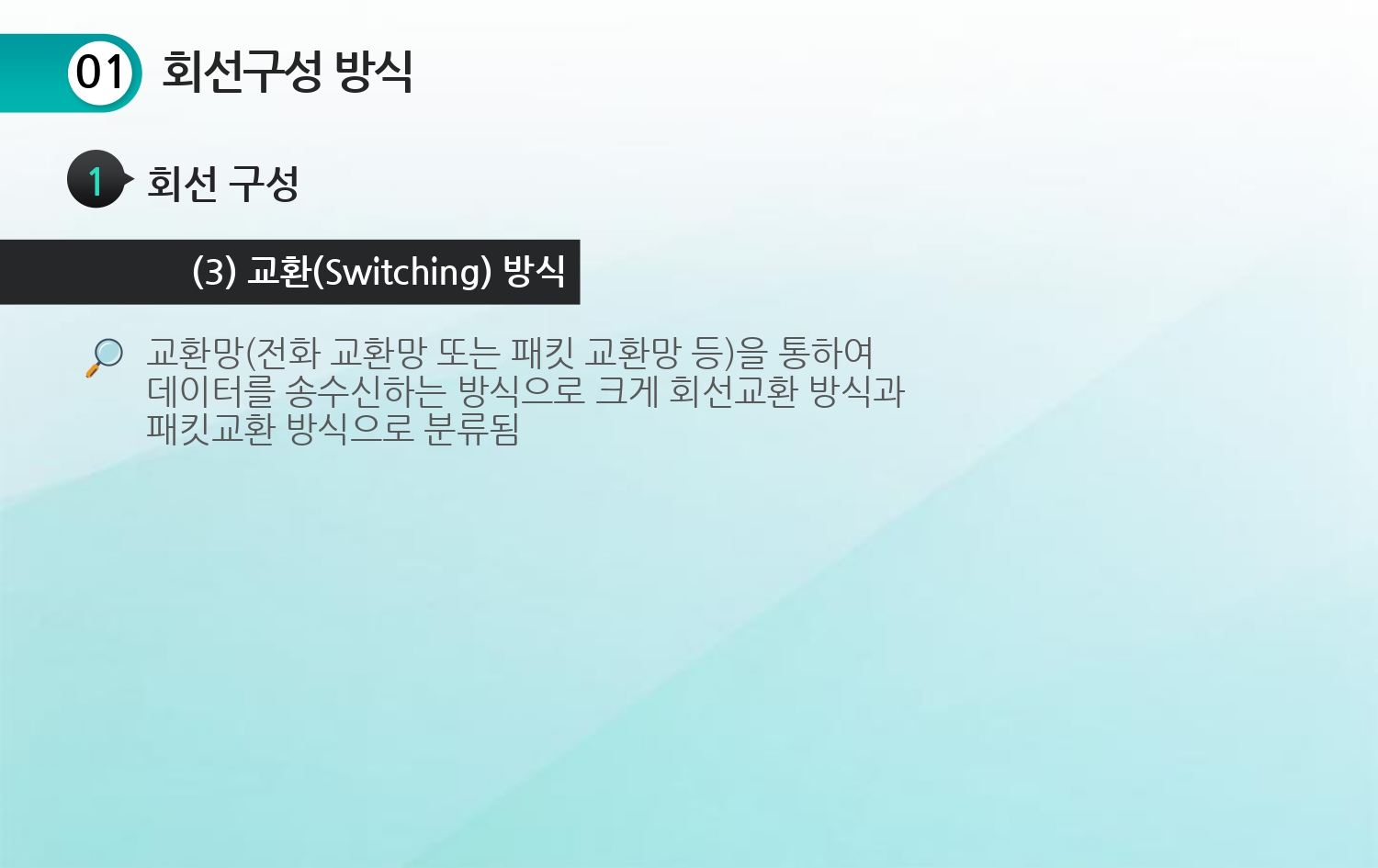

• 교환(Switching) 방식은 교환망(전화 교환망 또는 패킷 교환망 등)을 통하여 데이터를 송수신하는 방식으로 크게 회선교환 방식과 패킷교환 방식으로 분류된다.

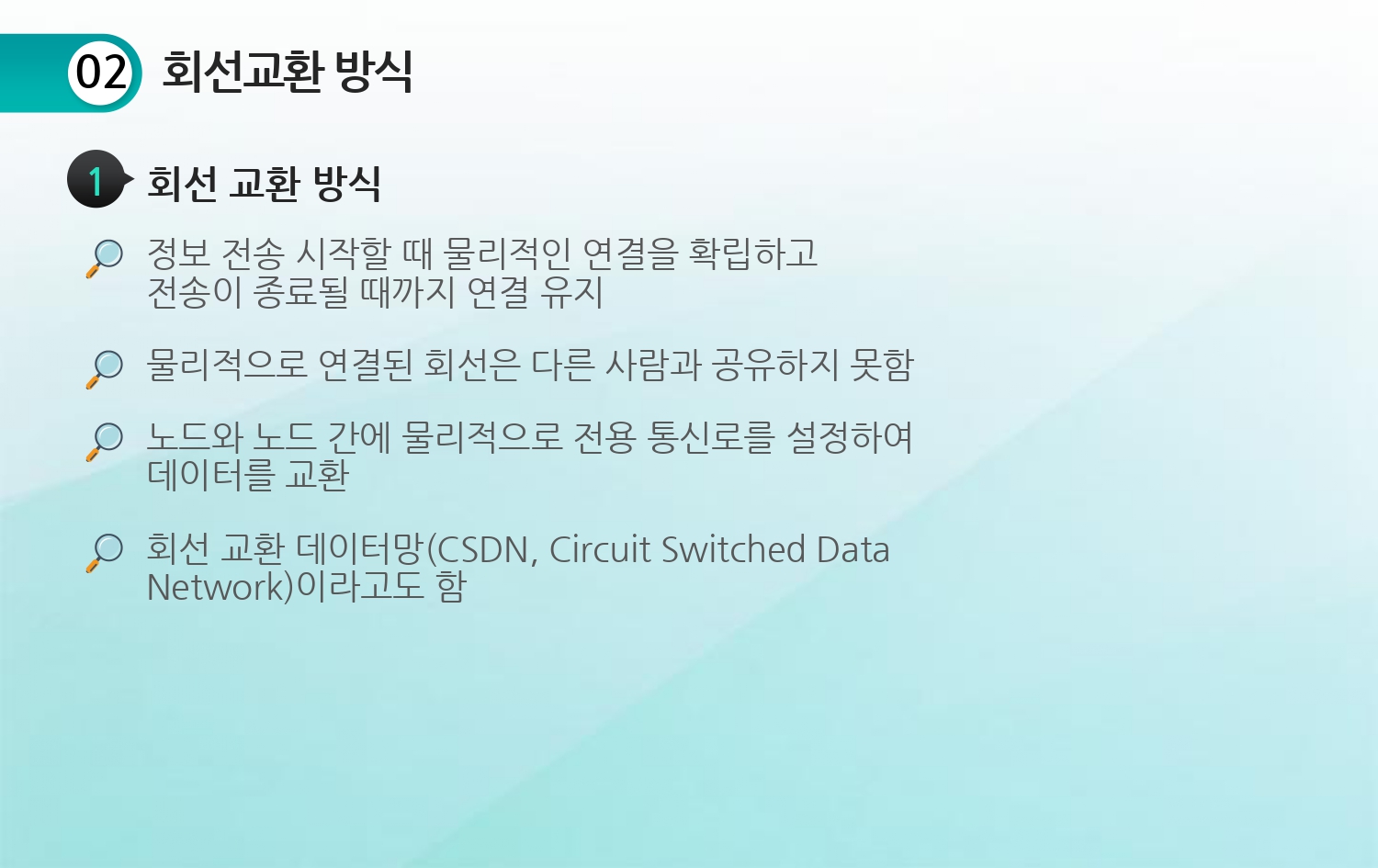

회선교환 방식

• 정보 전송 시작할 때 물리적인 연결을 확립하고 전송이 종료될 때까지 연결이 유지된다.
• 물리적으로 연결된 회선은 다른 사람과 공유하지 못한다.
• 노드와 노드 간에 물리적으로 전용 통신로를 설정하여 데이터를 교환한다.
• 회선 교환 데이터망(CSDN, Circuit Switched Data Network)이라고도 한다.

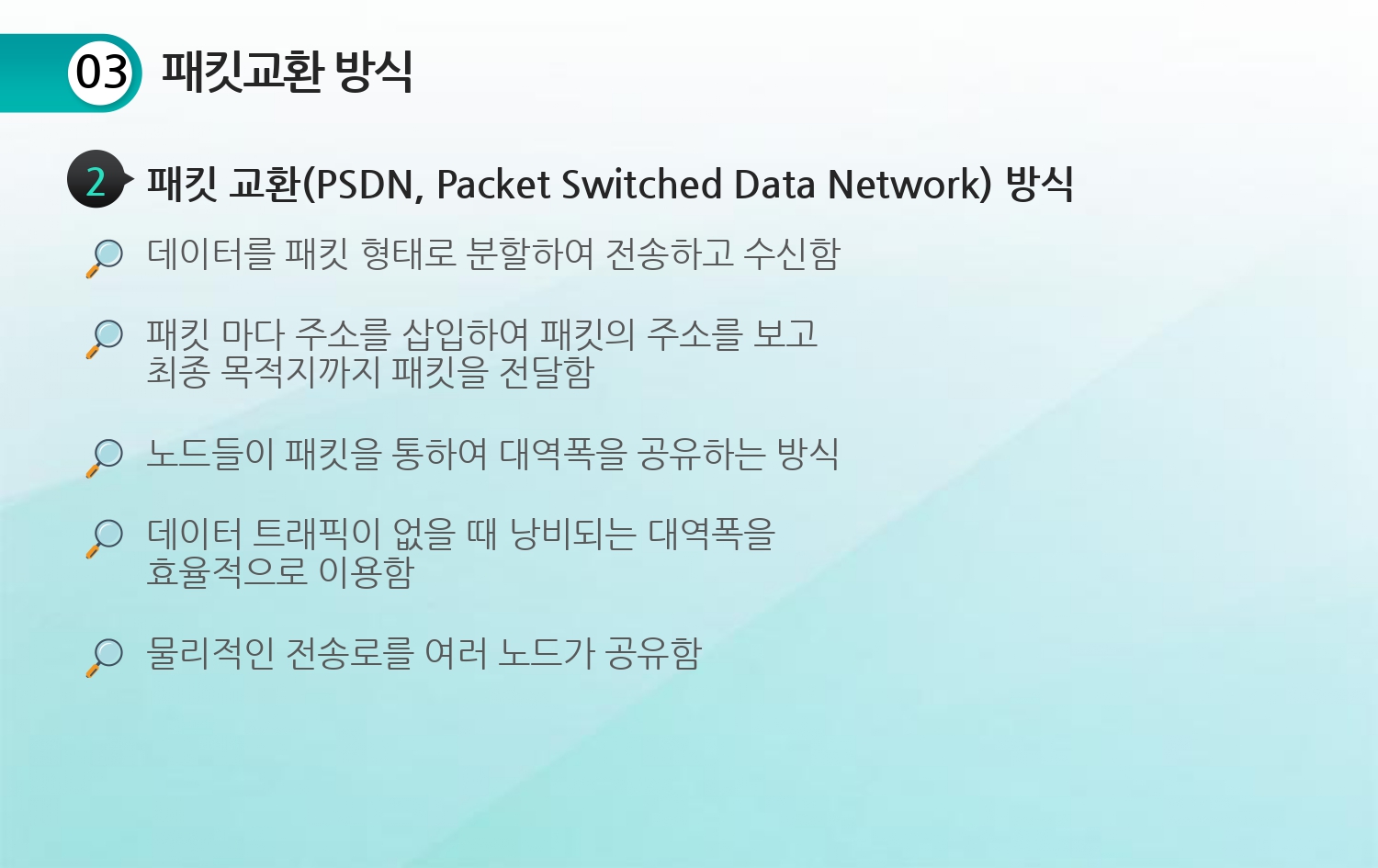

패킷교환 방식

• 데이터를 패킷 형태로 분할하여 전송하고 수신한다.
• 패킷 마다 주소를 삽입하여 패킷의 주소를 보고 최종 목적지까지 패킷을 전달 한다.
• 데이터 트래픽이 없을 때 낭비되는 대역폭을 효율적으로 이용한다.

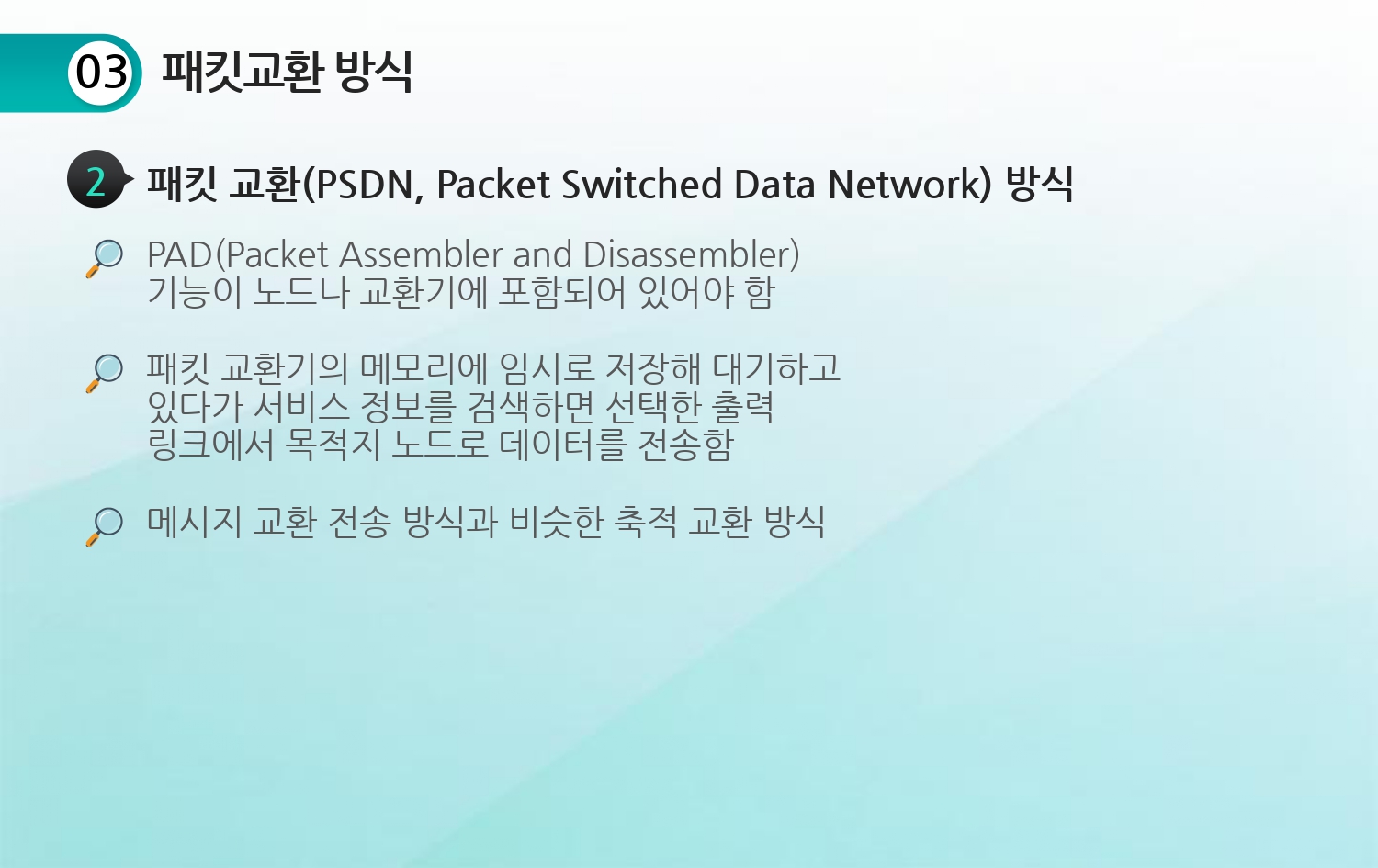

• PAD(Packet Assembler and Disassembler)기능이 노드나 교환기에 포함되어 있어야 한다.
• 패킷 교환기의 메모리에 임시로 저장해 대기하고 있다가 서비스 정보를 검색하면 선택한 출력 링크에서 목적지 노드로 데이터를 전송한다.
• 메시지 교환 전송 방식과 비슷한 축적 교환 방식이다.
